Exercício 1 - Implementação de Árvore Binária

A árvore binária é uma das estruturas de dados mais simples da ciência da computação, e as ideias que ela usa são muito úteis. Ela armazena dados ordenáveis e possui um tempo de execução ótimo de O(log n) para busca, adição e remoção de elementos. No entanto, esse desempenho depende muito da ordem em que os elementos são adicionados ou removidos, o que limita seu uso a discussões acadêmicas.

A Teoria

Uma árvore binária consiste em vários nós que estão ligados entre si. Cada nó tem um nó pai, ou seu predecessor, e até dois nós filhos. Um nó que não possui filhos é chamado de folha.

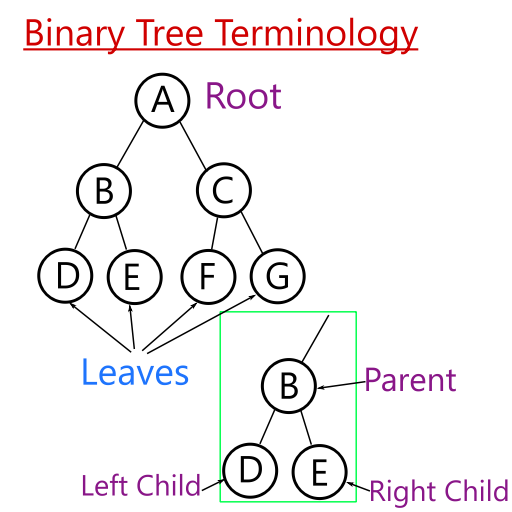

Em uma árvore binária enraizada, um nó é especificado como raiz, ou seja, ele não possui pai. No diagrama abaixo, o nó A é pai dos nós B e C. Da mesma forma, B é pai de D e E. A é a raiz, e D, E, F e G são folhas.

A árvore binária é uma estrutura de dados recursiva. Cada nó pode conter de 0 a 2 filhos e 1 pai. Podemos nos limitar a olhar para uma subárvore específica da árvore binária original sem nos preocupar muito com a árvore inteira, e essa subárvore é uma árvore binária válida por si só.

Usando a Árvore Binária

Podemos usar uma árvore binária para armazenar informações sobre a ordem de uma lista. Cada nó pode armazenar um valor, e seus filhos devem estar ordenados da seguinte forma:

• O filho da esquerda deve ter um valor menor que o seu pai.
• O filho da direita deve ter um valor maior que o seu pai.
• Valores duplicados podem ser armazenados à esquerda ou à direita; no entanto, é importante garantir que as duplicatas sejam armazenadas de forma consistente. Então, se os duplicados estiverem à esquerda, eles sempre ficarão à esquerda, e o mesmo vale para a direita.

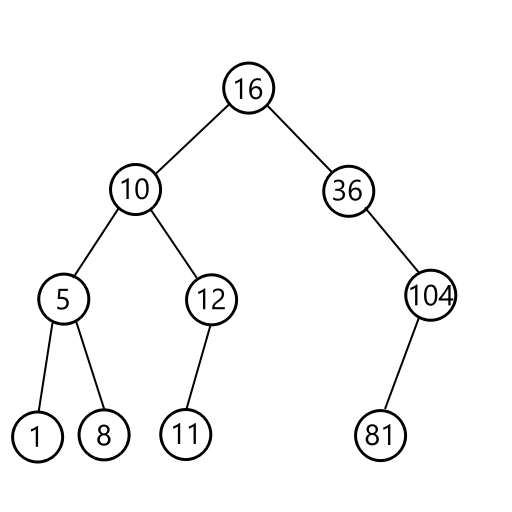

O diagrama a seguir mostra um exemplo de árvore binária. Observe que os filhos à esquerda são todos menores que seus pais, enquanto os filhos à direita são maiores. Fora essa propriedade de ordenação da árvore, você pode ver que não há uma exigência rígida quanto ao formato da árvore.

Adicionando a uma Árvore Binária

Para adicionar um elemento, precisamos descobrir onde ele se encaixa na árvore. Para isso, realizaremos uma travessia da árvore. A ideia é ir de nó em nó até encontrarmos um “espaço” para o elemento que queremos adicionar. Primeiro, começamos na raiz. Em seguida, comparamos o valor da raiz com o elemento a ser adicionado. Se o elemento for maior, mova-se para o filho da direita. Caso contrário, mova-se para a esquerda.

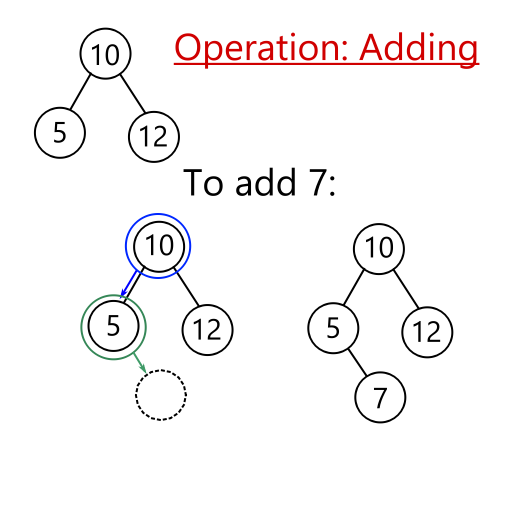

Podemos repetir esse processo até encontrarmos um nó que possa ser o pai do novo elemento. O diagrama abaixo ilustra a adição do número 7 em uma árvore binária.

1. No passo 1 (azul), comparamos 10 e 7. Como 7 < 10, seguimos para o filho da esquerda.
2. No passo 2 (verde), comparamos 5 e 7. 7 > 5, então seguimos para o filho da direita, mas percebemos que 5 não tem filho à direita! Assim, podemos inserir 7 nesse espaço.

Removendo de uma Árvore Binária

Para remover um elemento, é um pouco mais complicado. Primeiro, precisamos encontrar o elemento a ser removido. Porém, ao removê-lo, precisaremos preencher o “buraco” que criamos na árvore. Não podemos simplesmente preencher esse buraco com qualquer elemento; precisamos manter a propriedade de ordenação da árvore binária. Um elemento conveniente para usar é o mais profundo e à esquerda da subárvore à direita do buraco.

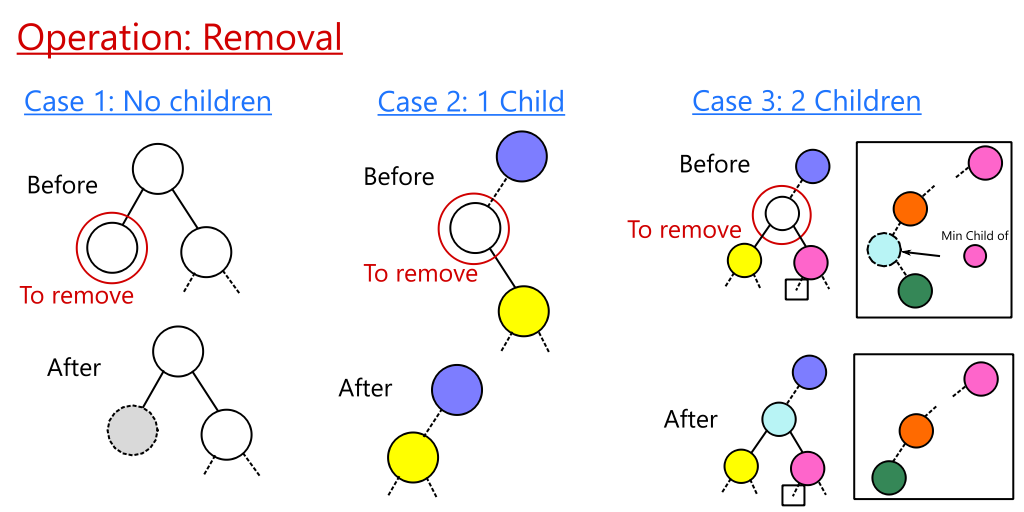

O diagrama abaixo mostra como remover elementos em vários casos. As linhas pontilhadas indicam que a conexão pode ou não existir. Por exemplo, no caso 2, o nó pai azul pode não existir se o nó a ser removido for a raiz da árvore.

• No primeiro caso, o nó não tem filhos – podemos removê-lo sem problemas.
• No segundo caso, o nó tem 1 filho, seja à esquerda ou à direita. Podemos “subir” o filho para ocupar o espaço do nó removido. Isso funciona para ambos os lados.
• No terceiro caso, o nó tem 2 filhos. Há algumas formas de lidar com isso, mas usaremos a menor chave da subárvore da direita e a colocaremos no “buraco” que vamos criar. Se esse elemento tiver um filho à direita (o nó verde), precisamos mover esse nó para cima, de modo que seu antigo pai (laranja) se torne o pai desse filho.

O terceiro caso é complicado de acertar por causa do número de casos especiais. Por exemplo, o menor valor da subárvore direita pode ser o próprio filho direito. Ou, o filho mínimo pode não ter nenhum filho à direita.

A Implementação

Na equipe Nuevo, criamos uma implementação para a árvore binária. No entanto, o programador foi descuidado e não revisou o código, então há erros e bugs! Seu objetivo é corrigir esses bugs e erros para que todos os testes passem.

• Para depurar o código, você pode usar o comando make debug. Isso irá regenerar os arquivos de debug necessários no diretório debug/ e executar o gdb para você.
• Para usar o valgrind, você pode executar o comando make valgrind. Isso recompilará o código e executará o valgrind com os argumentos apropriados.
• Para testar o código, você pode clicar no botão verde “run”, ou usar o comando make test.

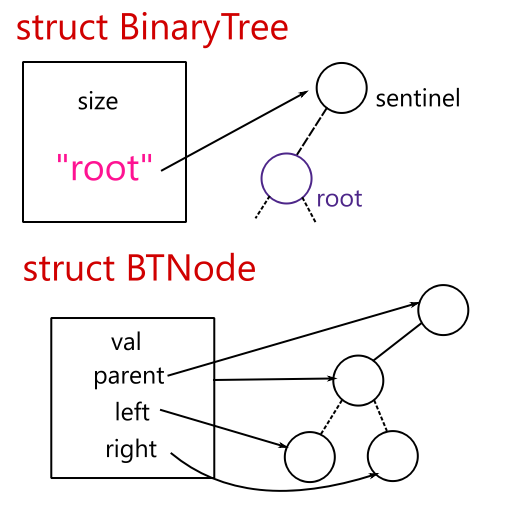

Vamos dar uma olhada no que o código existente está fazendo. Primeiro, a estrutura de dados da árvore binária é definida no arquivo binary_tree.h. Ela pode ser referenciada como um tipo chamado BinaryTree. Os dados são armazenados dentro de um tipo chamado BTNode, que representa um nó da árvore binária.

A própria árvore contém um nó sentinela, que facilita outras operações da árvore. Para obter a raiz real da árvore, precisamos referenciar o filho esquerdo do sentinela. Assim, o pai da raiz é o nó sentinela, e não NULL.

Cada nó é alocado na heap usando malloc, então você precisará garantir que não haja vazamentos de memória!

As operações da árvore são definidas também em binary_tree.h. Se você não tiver certeza sobre o que uma operação faz, leia a sua descrição lá. Também incluiremos algumas imagens de referência abaixo.

Mais uma vez, a implementação não precisa lidar com duplicatas na árvore. Além disso, não precisa implementar nenhuma das funções de print da árvore.

Boa sorte!
