Apêndice
Os Componentes, em detalhe
Imagine que o nosso circuito é uma peça de teatro. Antes da apresentação final diante de uma plateia, precisamos de um lugar para praticar. É aqui que entra a tábua de pão.
- Breadboards são plataformas simples que podemos usar para construir circuitos temporários para teste e depuração antes de finalizar nosso projeto e soldá-lo permanentemente (soldar) juntos.

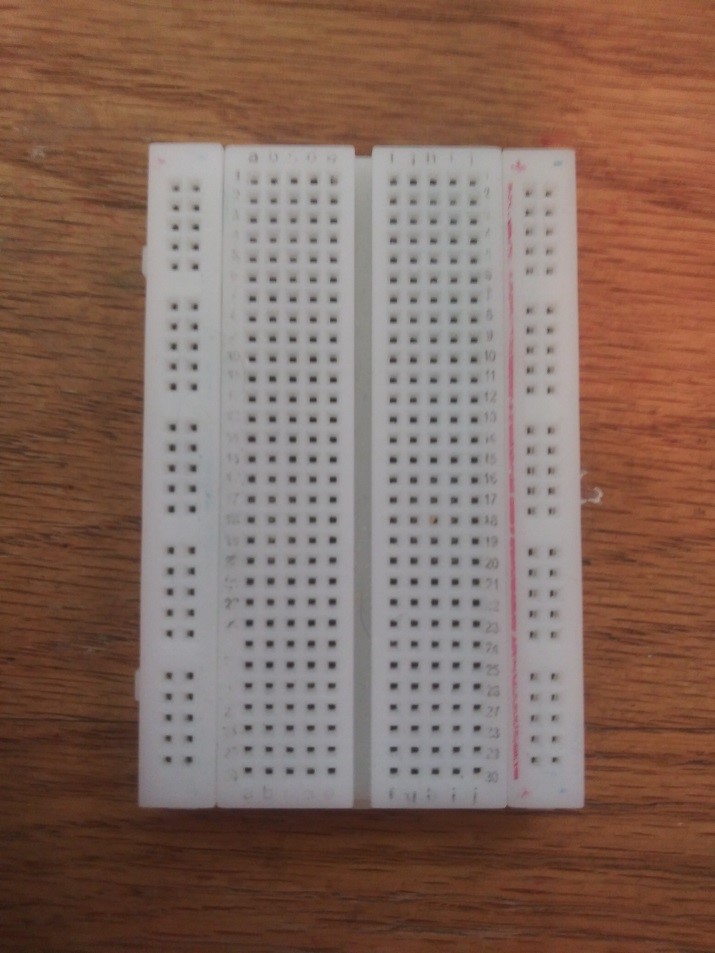

- As placas de pão permitem-nos adicionar, remover ou reposicionar facilmente componentes. Abaixo, à esquerda, há uma imagem de uma tábua de pão.
- A imagem à direita mostra como os pinos estão conectados uns aos outros.
- Cada uma das linhas numeradas na tábua de pão, mostrada a amarelo, contém 5 orifícios de alfinetes. Cada orifício de pino em uma linha (linha amarela) é conectado aos outros orifícios de pino nessa linha.
- A linha vermelha à direita mostra uma conexão comum entre esses orifícios de pino, enquanto a linha azul no lado direito mostra uma conexão comum entre esses orifícios de pino.
- O mesmo acontece nas linhas vermelha e azul à esquerda. No entanto, as linhas vermelha e azul à direita e à esquerda não estão conectadas entre si.
- Componentes que estão conectados à mesma conexão comum são conectados no circuito

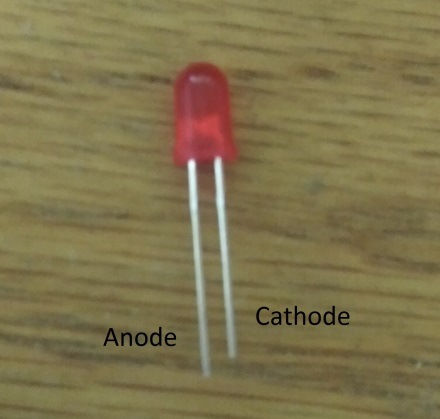

O diodo emissor de luz (ou LED) é uma pequena luz que se acende quando a eletricidade flui através dele.
- O LED tem 2 derivações: o Ânodo e o cátodo.
- O ânodo é mais longo que o cátodo e está sempre ligado à tensão mais alta.

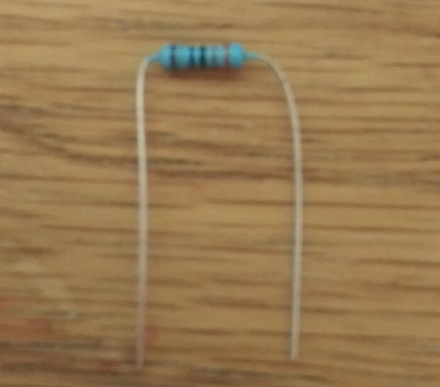

O resistor é um pequeno pedaço de material cerâmico que retarda o fluxo de eletricidade.
- Um resistor tem 2 derivações, mas é omnidirecional. Em outras palavras, não importa qual chumbo você anexa à tensão mais alta.
- A maioria dos eletrônicos só consegue lidar com uma certa quantidade de eletricidade antes de quebrar, então os resistores protegem os outros componentes do nosso jogo, mantendo a eletricidade baixa.
