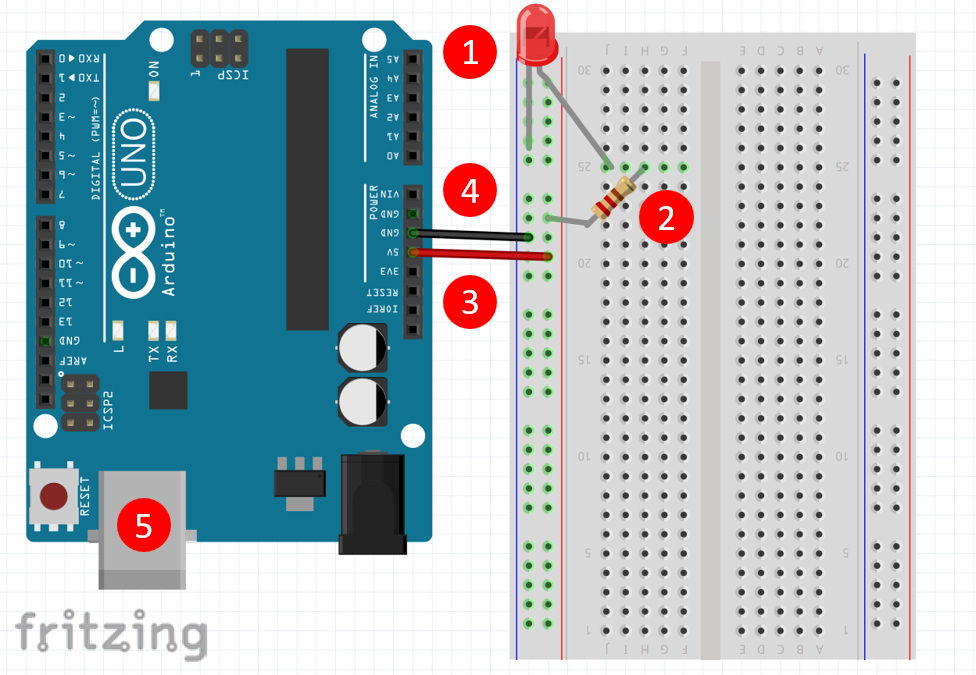

Fiação do nosso LED piscante
Para sua introdução a este sistema, vamos ligar e desligar um LED. A partir disso, podemos obter o básico da eletrônica e como nosso programa pode executar e manipular componentes
- Conecte o terminal longo (ânodo) do seu LED ao pino 25J e o terminal curto (cátodo) em qualquer lugar na linha azul [-].
- Conecte um resistor de 220 com uma perna em 25H e a outra em qualquer lugar na linha vermelha [+].
- Conecte uma extremidade de um fio de jumper em qualquer lugar na mesma linha vermelha [+] na placa de ensaio como no Passo 2 e a outra em 5V no Elegoo.
- Conecte uma extremidade de um fio de jumper em 31Z na placa de ensaio e a outra em GND (terra) no Elegoo.
- Conecte a placa Arduino via USB ao seu PC e abra o aplicativo Arduino IDE.
A codificação de cores dos fios é comum e muito útil! Aqui usamos vermelho para carga positiva e preto para carga negativa, mas a cor não importa desde que você possa lembrar o que é o quê.
Abrindo o código de amostra do LED

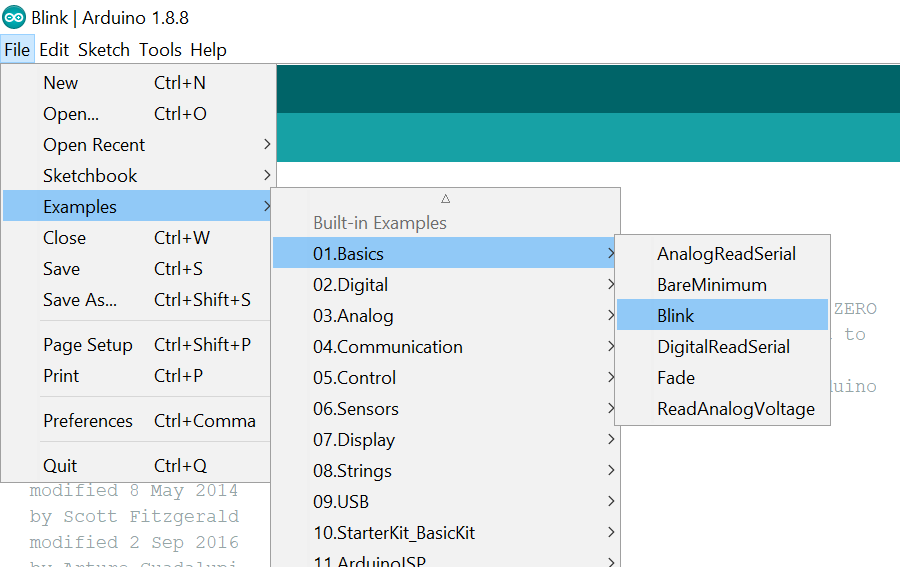

- Clique em arquivo -> Exemplos -> 01.Basics -> Piscar
- Agora clique no botão de upload para implantar o programa no Arduino
EXTRA: Observe o tempo de ligar e desligar o LED. O que você acha que poderia mudar no programa para modificar esse timing? Se você disse o número 1000 em atraso (1000); Tens razão! Altere esse número (não se esqueça de pressionar o botão de upload novamente). Notou alguma diferença? Por que você acha que 1000 é 1 segundo? Quanto tempo seriam 10 minutos? Porquê?
